施工流程：彈線定位→開槽、開孔→架設線管→穿線→檢測、封槽→安裝開關、插座面板、配電箱→燈具安裝→全面檢測

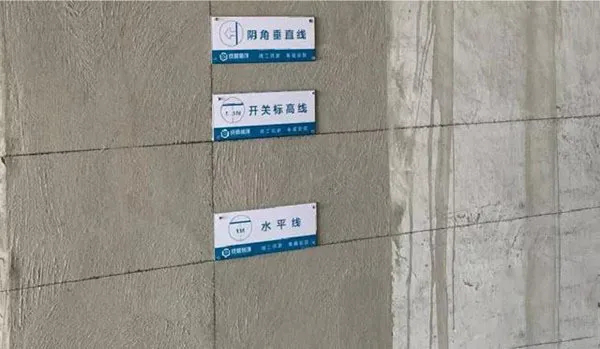

1、彈線定位
根據布線圖，經過精細測量，確定管線走向、標高和開關、插座、燈具等設備位置，并用墨線彈線確定位置。

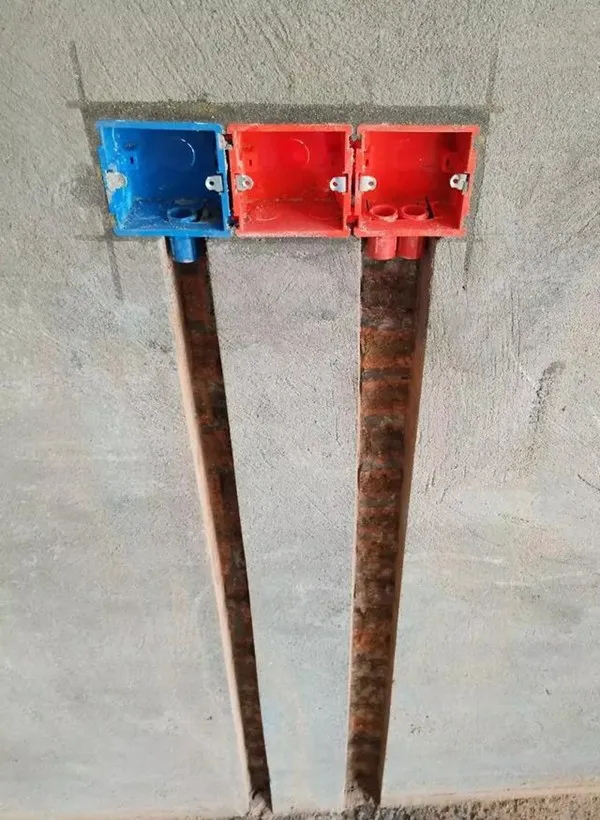

2、開槽、打孔
在確定了線路終端和插座、開關面板的位置后，要沿著電路標識線的位置開槽和打孔。切槽必須橫平豎直，槽口深度為線管直徑+10mm、底盒深度+10mm以上，在頂面打孔不宜過深，深度以能固定管卡為宜。
Ps：一般不能橫向開槽，嚴禁在承重結構如梁、柱上打洞穿孔，以免產生安全隱患。
3、架設線管
電路管線有2種：PVC線管和鋼管，消防要求較高的公共空間多用鋼管作為線路套管。相對來說，金屬管線耐腐蝕、防火性好，還能防止強弱電之間的交叉干擾，當然造價也比PVC管線高。

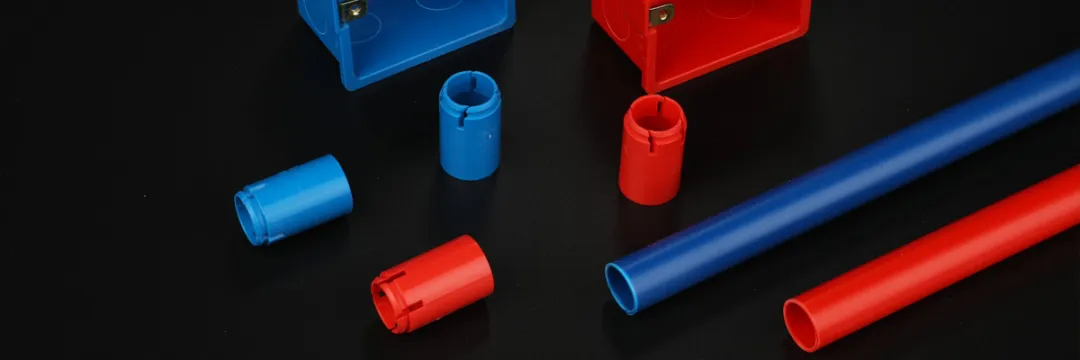

PVC線管
以金屬管線為例，在架設線路的過程中，遇到需要拐彎的地方要使用彎管器進行彎曲，彎好管，接好線盒后就可以固定管線了。
a、彎曲注意
線路明裝：彎曲半徑不宜小于管外徑的6倍；當兩個接線盒間有一個彎曲時，彎曲半徑（弧度）不宜小于管外徑的4倍。明裝配管要排列整齊，采用管卡固定，固定點間距要均勻。線路暗埋：彎曲半徑不能小于管外徑的6倍；當埋設于地下或混凝土內時，其彎曲半徑（弧度）不能小于管外徑的10倍。

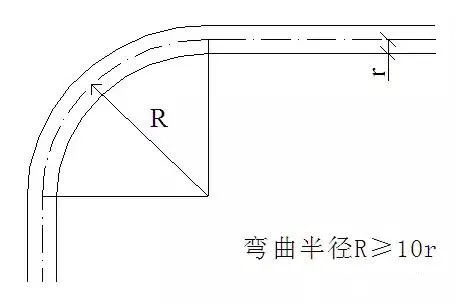

彎曲弧度示意圖
線管與接線盒之間連接要用鎖緊螺母固定。另外，管長度超過15m且有兩個彎曲或管長度超過8m且有三個彎曲時，需要增設接線盒，接線盒之間的位置要合理便于穿線。4、穿線
a、穿線順序：先放好空調等專用線，其次是插座、電視，最后是燈線。電線可直接穿入管材中，長距離穿線可使用穿線器或用鋼絲輔助。

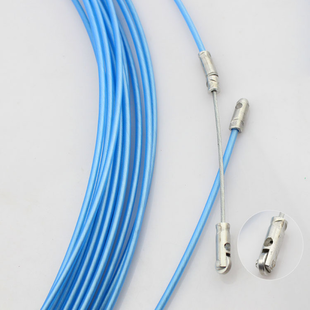

穿線器
5、檢測、封槽
穿線完畢后必須進行檢測，檢測合格后才能進行封槽。檢測主要是對強電線路、弱電線路的通電及絕緣進行檢測，使用萬用表、兆歐表等進行檢測，還要檢查是否漏掉圖紙中的開關、插座，發現問題及時返工。

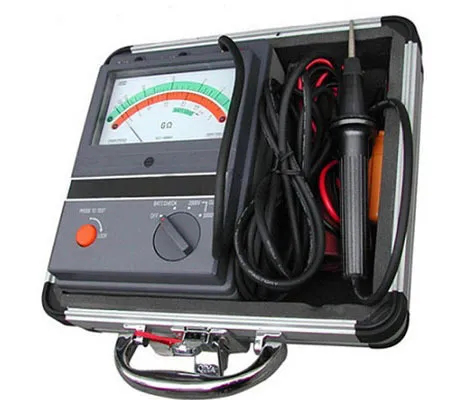

兆歐表
檢測合格后就可以封槽了，封槽前要灑水濕潤槽內，調配與原有結構的水泥配比基本一致的水泥砂漿以確保其強度，絕對不能圖省事采用膩子粉填槽，封槽表面要平整，不得高出墻面。
Ps：這個時候，電工作業就告一段落了，接下來是泥水和木工作業，完成后才能繼續后期電工作業（安裝開關、插座、燈具），如果現在裝好，容易被損壞。
離場前電工需要和木工以及泥水工做一個交底，確認需要預留的位置和燈線出口，尤其是天花更是需要特別交代明確，避免出現幾個工種交接不好而造成不必要的麻煩。
6、安裝開關、插座面板及配電箱
木工及泥水工完工后，就可以接著進行電工的后期作業了。

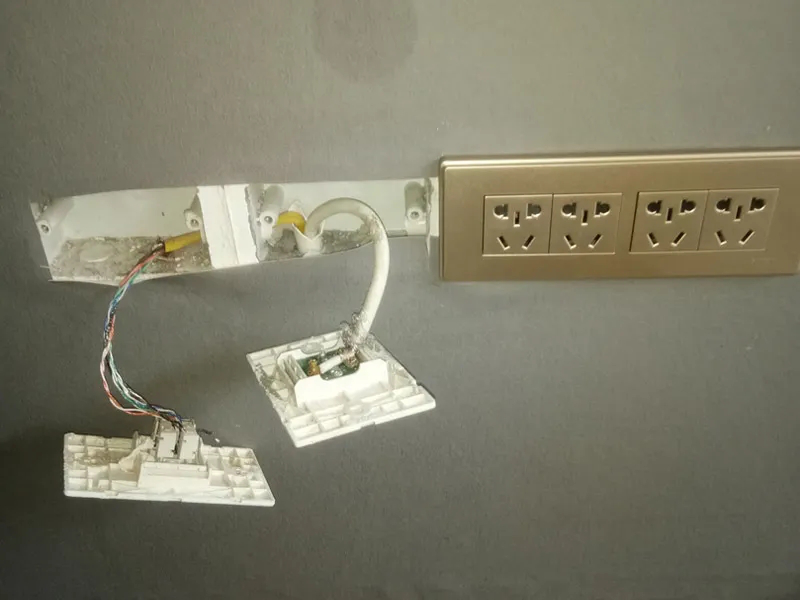

a、開關、插座安裝
開關、插座安裝必須垂直、水平、不松動，且開關開啟靈活。有水或潮濕的地方，要用帶保護盒的防水插座。
安裝插座
b、配電箱安裝配電箱有金屬和塑料2種材料制品，安裝方式分為明裝和暗裝，區別只是是否埋入墻內。配電箱要安裝在干燥、通風、方便使用的地方，一般是在大門后或進門鞋柜上方，距地面1.4m。

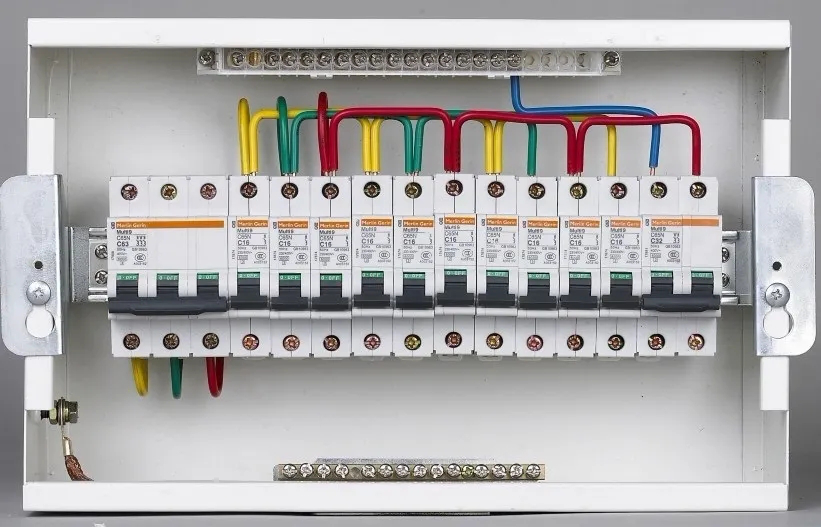

配電箱
按照電路圖安裝漏電開關，每個回路都需要設置單獨的漏電開關，開關之間的引線要與進線直徑一樣，便于檢查電路。各分路線的容量總和不能超過進戶線的容量，漏電、斷電保護器的漏電電流要小于30mA，要有超負荷和短路保護，安裝完成后要進行短路測試，并注明各回路名稱。

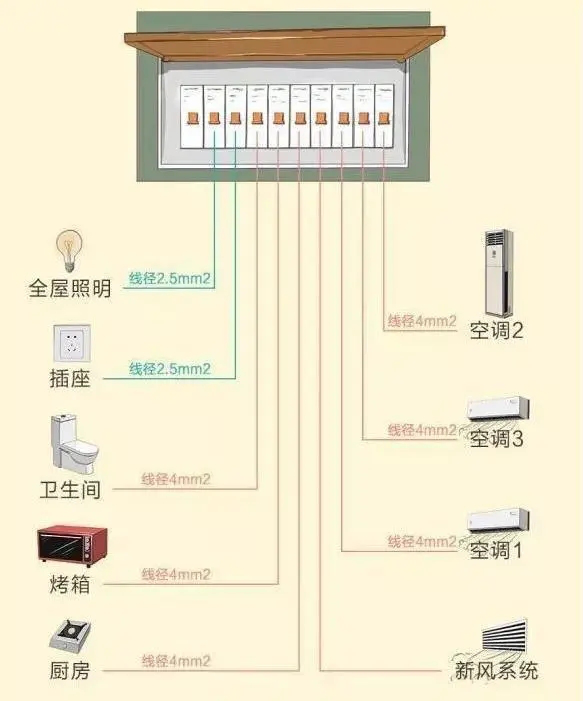

配電箱示意圖
7、燈具安裝
安裝燈具前要檢查燈具、確定安裝位置，將電路預留的電線拉出來，按照燈具的安裝說明安裝燈具即可。
8、邊緣收口
電工作業完工后，需要進行一次全面的檢測才可交付業主使用。
檢測內容：
a、對照圖紙檢查燈具安裝位置是否正確、平整、牢固，插座及開關數量、位置是否準確，能否正常使用。
b、燈具發光是否正常。
c、短路測試、漏電開關的保護作用、漏電開關能否靈活開啟，每個漏電開關及控制的插座、燈等，都需要再次檢測。
d、檢測網絡等弱電是否全部通暢。
1、架設線管
a、為防止電線因受熱導致絕緣層老化，穿電線的管路與燃氣管、暖氣、熱水之間的平行間距應不小于300mm，這樣也可防止電線產生靜電對燃氣管路產生影響。
b、電路的管線如果與燃氣管、暖氣、熱水之間有交叉，交叉距離要大于100mm，不能讓重疊在一起。
c、電視線、網線等弱電管路要與電源線、插座線等強電的管路水平間距500mm以上，強電在上、弱電在下，防止強電產生的磁場干擾弱電。

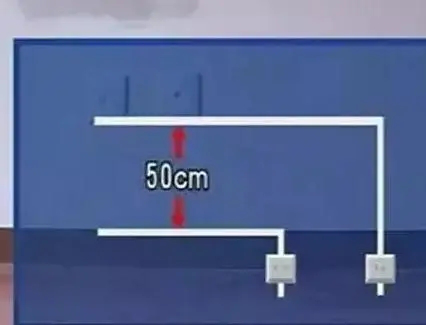

強弱電水平間距50厘米
2、穿線注意要點
a、排布電線時必須穿管，不能裸埋電線，而且不同回路的線、不同電壓的線不能穿在同一管內。

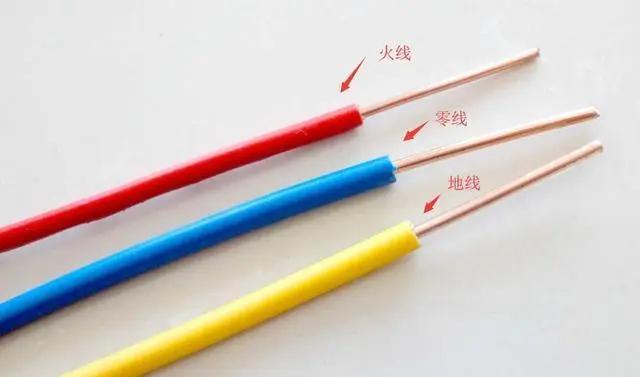

b、穿管時電線應分色：紅色電線為相線，藍色電線為中性線，黃綠雙色為地線。電線按回路注明編號并分段綁扎，以便于識別。
3、插座安裝、位置
a、一般插座下沿應當距地面0.3m，同一空間插座的高度、款式都應相同，相差不能超過5mm；
b、洗衣機、電冰箱插座距地面1.2~ 1.5m之間，最好選擇帶開關的插座。
c、空調必須采用空調專用插座，不能和其他普通插座混用。分式、掛壁空調插座安裝高度通常為1.8~2m，柜式空調器電源插座應距地面0.3m。
d、電視柜臺面電器所用的插座必須安裝在高于臺面100mm左右位置，切忌貼著電視柜臺面安裝。
Ps：插座、開關的設計一定要考慮實際應用和使用方便，插座原則上是“寧多勿少”，但也不可盲目設計。
1、電線為什么一定要套在電線套管里？
電線外層的塑料絕緣皮長時間使用后，塑料皮會老化開裂，大面積漏電的話可能危及人身安全，局部產生高溫還有可能引發火災，為了安全，必須將電線套在線管中，這樣也便于日后線路維修。
2、漏電保護器是什么？有什么作用？
漏電保護器
漏電保護器又稱漏電保護開關，是一種電氣安全裝置，其主要用途是防止由于電氣設備和電氣線路漏電而引起觸電事故，造成人身傷害。同時還可以及時切斷電源，避免引發火災事故。3、開關失靈、插座無電的主要原因是什么？
從施工角度看，一般造成開關失靈、插座無電的原因主要是接線錯誤、接線不實、螺釘未擰緊等，可切斷電源后重新接線。電路改造和安裝必須由專業技術工人操作，切不可盲目亂動。
